二、波形示波器（YC波形）# T) o* M* R; y# J% K
( I1 f( `$ p$ V% z7 @; y& t
波形示波器主要是监视视频信号的亮度值是否超标。

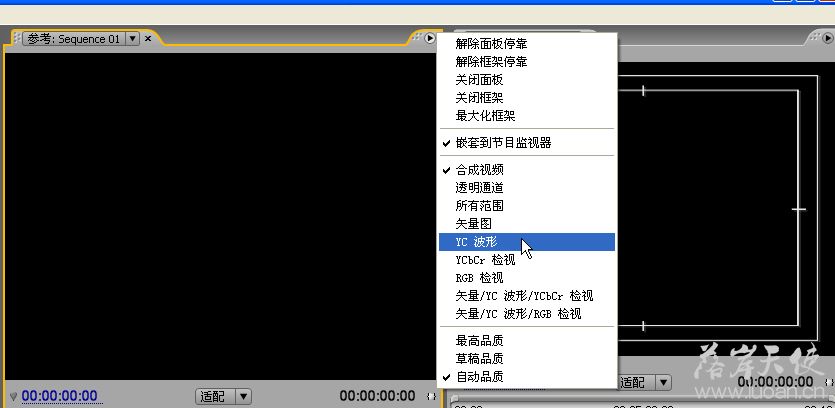

# W, { Q( L! y; b9 [( J 首先，打开波新示波器：6 f- S) o& @; V" i
# H1 U( ~# ~1 }0 q% J9 d/ D' P5 Z

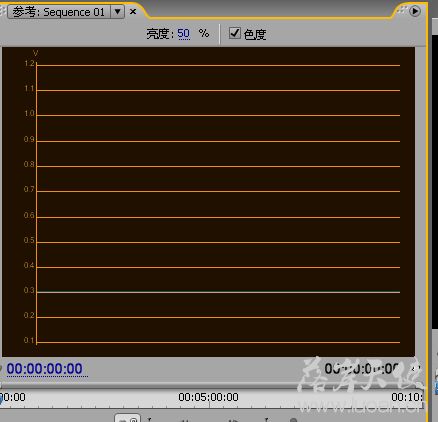

+ p8 R$ k% W* F1 X0 F这是视频轨道没有素材时的波形示波器：“Y”轴是表示图片的亮度值，P制式的视频的消隐电瓶（即黑电平）为0.3V，亮度值范围要保持在1.0V以下，0.3V以上，最高不要超过1.1V。“X”轴即为一帧图像从左到右的亮度分布情况。% M/ }: X! y; F, S/ F
, p4 {/ d( V% F" h下面导入一素材，我们再来看波形示波器显示情况：
& z4 ]: q& `3 J* M: V

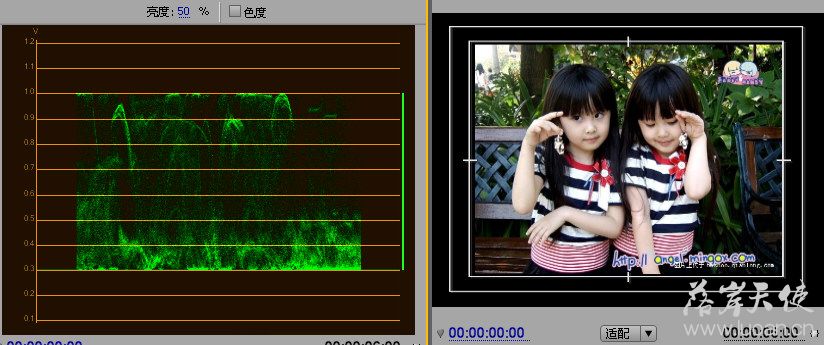

$ g+ J) d1 }9 G9 F$ t这是，我们可以看到它的亮度值刚好在0.3V—1.0V之间，没有超标。
8 U" q6 B3 ?6 R& ]3 z; w" k9 R, B+ x再看这幅美女图片：
/ v: G2 K+ B7 x
2 `7 {. b# `3 F/ E7 M. h

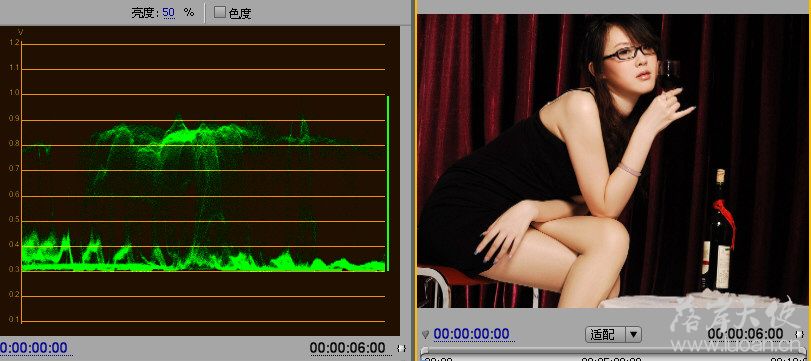

从波形示波器可以看出，亮度也没有超标，其实，还可以增加一点亮度。那么她的空间感就更强了。5 ?8 B' j/ b9 K% ?

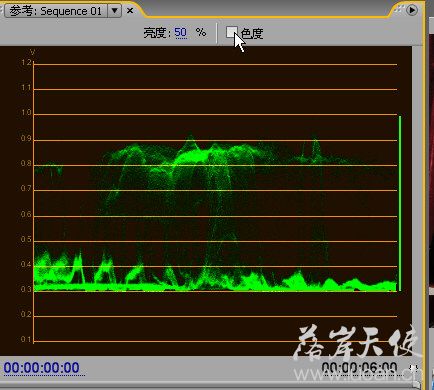

在波形示波器窗口上方有Chroma（色度）复选框，勾选就可以叠加色度信息，以监测全电视信号波形幅度。3 Y1 ]9 t, p7 p4 n: e8 q- a; G
, w, j. G+ o! e3 E8 ^& @

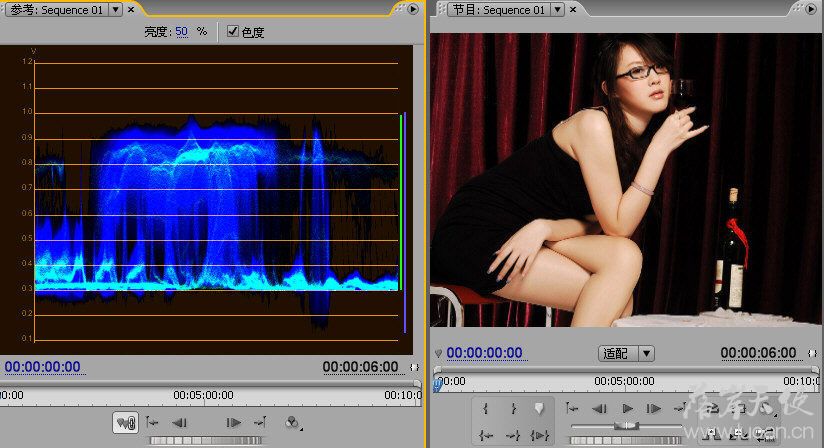

勾选色度后的波形示波器：
4 A% {; K/ h- J3 u/ ]
' f1 f- p" ]! p7 ? W3 [9 D观察混合模式下和实际对应的视频图像，看看是不是有某种神似？波形示波器中亮度最高值对应于人物头部位置。
5 q/ w5 t9 u" E( t6 w, [" X( v混合模式下，将亮度和色度信号都叠加在波形示波器图像上显示。这样更符合人眼的反映指数。& j! l! R, O# I" T' ?, c% J

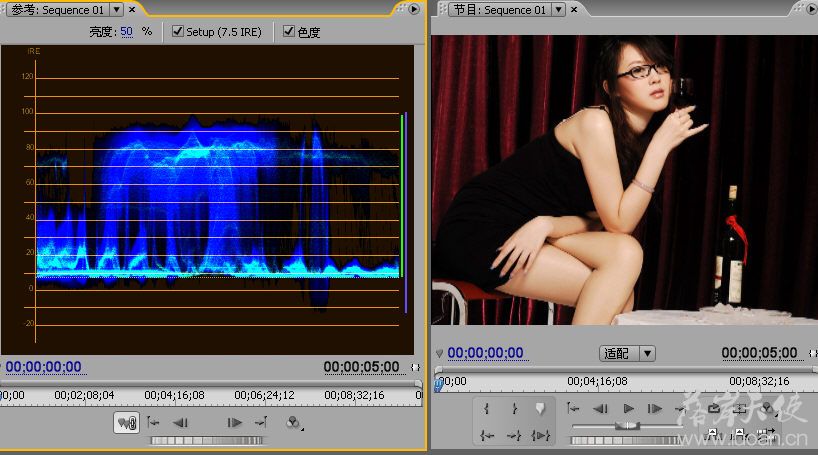

- k4 ^1 D, x( [; p) U$ z) E6 u# D另外，当预设项目文件是NTSC制时， Premiere Pro的波形示波器采用IRE单位定标，1IRE等于0.0071428V，这样只要波形幅度保持在100以内，最大不超过110，就符合标准。- P: e4 {' d% a- R: I, R& J! ]
" V' |" V- h7 A. j" B9 U6 X- }
: a9 u) \: V* ]9 [3 R# R
& Q3 b, V! k* q2 H8 F/ I[ 本帖最后由 xiangjm123 于 2010-8-27 12:52 编辑 ] |
